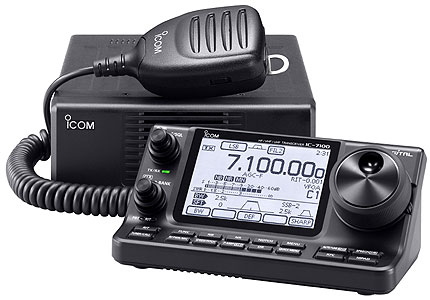

ICOM IC-7100
RICETRASMETTITORE HF/VHF/UHF ALL MODE
Interfaccia intuitiva con schermo sensibile al
tatto
Con lo schermo sensibile si ha un innovativo, rapido e
facilitato controllo delle funzionalità e gestione delle
memorie.
Controller inclinato
L’unità di comando è
inclinata, per essere rivolta direttamente verso l’operatore,
per
migliorare la lettura dello
schermo. |
|
L’efficiente altoparlante ovale incorporato ha una chiara
resa acustica. All’unità di controllo si può collegare un
altoparlante esterno o un manipolatore elettronico.
Operatività modo DV, D-STAR
Con l’IC-7100 si
possono stabilire comunicazioni digitali voce e dati a bassa
velocità in modo
DV D-STAR*. Il collegamento dei ripetitori
D-STAR tramite le rete Internet vi permette di realizzare
collegamento a grande distanza con una modulazione digitale che
rende un audio chiaro ed comprensibile.
*Digital Smart Technology
for Amateur Radio
Funzionalità DSP in IF
La più recente tecnologia
DSP a 32 bit a virgola mobile supporta molti processi digitali del
segnale come filtro in IF, doppio PBT, filtro “notch” manuale.
Ovviamente questo evoluto processo digitale interviene su tutte le
bande amatoriali, dalle HF a 70 cm.
Montaggio base a ventosa
opzionale, MBF-1 Con la
base MBF-1, che si fissa sul vostro veicolo tramite ventosa, avete
un accessorio che facilita l’installazione. È necessario disporre
anche della staffa per installazione mobile MBA-1.
Altre funzionalità
-
Lettore per scheda SD, per memorizzare voce e clonare
dati.
-
Doppio circuito integrato DSP, per una prestazione
versatile del processo digitale.
-
Demodulatore e decodificatore RTTY incorporato.
-
Schermata grafica SWR (ROS).
-
Compressore audio RF controllato da DSP.
-
505
canali memoria.
-
Registratore audio con funzioni riproduzione.
-
Copertura 70 – 70,5 MHz, con 50 W di potenza RF resa (varia
in funzione della versione).
-
Alta
stabilità di frequenza: ± 0,5 ppm.
-
Disponibile programma di controllo remoto su IP RS-BA1
opzionale.
Accessori in dotazione previsti
Microfono da palmo;
Cavo alimentazione in CC; Connettore per tasto elettronico; Fusibili
di ricambio; Cavo ACC; Cavo di collegamento per il
controller. |
|
CARATTERISTICHE
TECNICHE |
|
GENERALI |
|
Ricevitore: |
0,030 – 199.999 *1 / 400.000 – 470.000 *1 |
|
Trasmettitore: |
1,830 – 1,850 / 3,500 – 3,800 / 7,000 – 7,200 /
10.100 –
10,150 / 14.000 – 14,350 / 18,068 – 18,168 / 21,000 – 21,450 /
24,890 – 24,990 / 28,000 – 29,700 / 50,000 – 51,000
70,00 -
70,500 *2 / 144,000 – 146,000 / 430,000 -
440,000 |
*1 Non
garantito su alcune bande di frequenza.
*2 Solo 70,100 / 70,200 / 70,300 ±25W
EIRP. |
|
Modo: |
USB, LSB, CW, RTTY, AM, FM, WFM (solo Rx) |
|
Canali
memoria: |
505 (495 normali, 4 di chiamata, 6 limite scansione)
700
(canali ripetitore D-STAR) |
|
Connettore
antenna: |
SO-239 x 2 (uno per bande HF / 50MHz l'altro per VHF, 50
Ohm) |
|
Temperatura
oper.: |
da -10 °C a +60 °C |
|
Stabilità
frequenza: |
entro ±0.5 ppm (da +0 °C a +50 °C) |
|
Alimentazione: |
13,8 Vcc ±15% |
Assorbimento
(@13.8 Vcc): |
Max. Potenza Tx: 22A
Rx audio max. / Standby:
1.5A/1.2A |
Dimensioni
(L×A×P, sporgenze
non
incluse): |
unità RF 167 × 58 × 225 mm
controller 165 × 64 × 78.5
mm |
|
Peso
(circa): |
unità RF 2,3 kg / controller 0,5 kg |
|
TRASMETTITORE |
Potenza uscita
(@ 13,8 Vcc): |
SSB/CW/RTTY/FM/DV |
(HF/50MHz) 2-100W |
|
AM |
(HF/50MHz) 1-40W |
|
SSB/CW/RTTY/FM/DV |
(70* /144MHz) 2-50W |
|
SSB/CW/RTTY/FM/DV |
(430/440MHz) 1-35W |
|
*in Italia la potenza
massima autorizzata è di 20W EIRP. |
|
Emissioni
spurie: |
< –50 dB (bande HF) |
|
< –63dB (50 MHz) |
| < –60dB (70/144 /
430 MHz) |
|
Soppressione
portante: |
> 50 dB |
Soppressione
banda
laterale indesiderata: |
> 50 dB |
|
RICEVITORE |
|
Frequenze
intermedie: |
SSB/CW/AM/FM/WFM |
124,487 MHz, 455 kHz, 36 kHz
134,732 MHz, 10,700
MHz |
|
