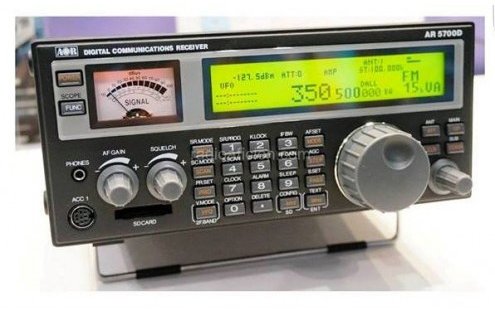

AOR AR-5700 D

ricevitore analogico & digitale ad ampio spettro da 9 KHz a 3,7GHz

ricevitore a banda larga da 9 kHz a 3.700 MHz nelle modalità analogiche tradizionali

 (SSB, CW, AM, SAM, FM) e varie modalità digitali tra cui: APCO P-25 (Fase I e II), D-CR, DMR,

Mototrbo, dPMR, NXDN, TETRA (mobile-mobile e trunking T-TC), Alinco EJ-47 GMSK, D-STAR e Yaesu FUSION.

Una nuova funzione DALL determina automaticamente la modalità digitale, è inoltre presente l'uscita I/Q digitale.

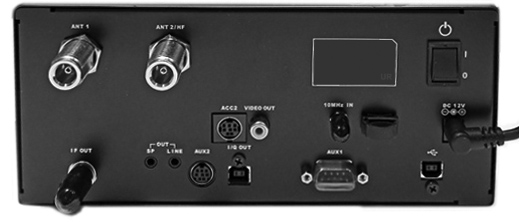

Posteriormente sono presenti 2 ingressi d'antenna con connettore N, e varie prese di uscita: IF,

 audio, mini-line, video, aux 1 e 3, I/Q, USB e presa ingresso 10MHz e alimentazione.

Un concentrato di CPU, DSP e FPGA!
L'AR-5700D è dotato di quattro CPU RENESAS SH2, tre DSP analogici, un  DSP ANALOG ADSP-2185 e quattro FPGSA Cyclon INTEL (ALTERA) per l'elaborazione completa del segnale, la demodulazione e la decodifica. I segnali HF a conversione diretta e quelli di frequenza intermedia sono digitalizzati da un convertitore A/D a 14 bit e inviati alle unità FGPA e DSP per un'elaborazione rapida e accurata. Le frequenze di campionamento 63/65MHz ad alta frequenza utilizzate per il convertitore A/D offrono aliasing e riduzione dell'immagine superiori

Alcune delle sue eccezionali caratteristiche sono:

• ricezione segnali analogici in FM, FM-stereo, Am sincrona, USB, LSB, CW, I/Q analogica e FM video
• ricezione segnali digitali TETRA (TDM e TTC trunking con slot), DMR (tier 1 e Tier 2 con codice colore e numero slot), ICOM D-STAR , YAESU C-4FM, ALINCO EJ47, D-CR (user ID 15 bit scramble code), MXDN (6,25KHz RAN code 15 bit scramble code), P25 fase 1 (solo modo convenzionale, NAC code), dPMR Tier 1
• 5 VFO e 2000 memorie in 40 banchi da 50 locazioni ciascuno, con un canale prioritario
• Elaborazione del segnale digitale: I segnali di ingresso dopo IF 45,05 MHz vengono convertiti da analogico a digitale da un processore DSP. Non vi è AGC nell'unità di elaborazione analogica, poiché tutta l'elaborazione, inclusa AGC, viene eseguita da DSP.
• Front-end analogico ad alte prestazioni: l'elaborazione del segnale analogico viene eseguita da un filtro costante di distribuzione simulato al computer e ad alte prestazioni.
• Oscillatore locale DDS: invece del metodo PLL convenzionale, la prima frequenza locale è prodotta mediante sintesi digitale diretta. Tale metodo consente la commutazione di frequenza ad alta velocità.
• Uscita IF: viene emesso un IF analogico con larghezza di banda di 15 MHz (+/- 7,5 Mhz).
• Uscita I / Q digitale: un segnale I / Q digitale di 0,9 MHz viene emesso tramite un'interfaccia USB 2.0.
• Analizzatore FFT: grazie al processore FFT di bordo, i dati ad ampio spettro da 10 MHz possono essere trasmessi ad alta velocità via seriale.
• Demodulazione video: collegando un monitor TV esterno, è possibile demodulare il segnale delle telecamere di sicurezza a modulazione FM e delle trasmissioni TV analogiche. Quando si collega il monitor TV, è possibile controllare il video demodulato. Non compatibile con la televisione digitale terrestre.
• Monitoraggio simultaneo: ricezione a 2 bande, ricezione offset, tripla ricezione
• Slot per scheda SD È possibile registrare l'audio ricevuto, analogico e digitale decodificato, nonché i registri.
• Uscita I / Q analogica 12kHz: Consente la decodifica delle trasmissioni DRM tramite PC e software di terze parti dedicato.
• Campionamento diretto HF Quando si ricevono segnali HF, i segnali vengono convertiti direttamente in digitale senza entrare nel mixer. Ciò consente ottime caratteristiche di linearità.
• Step di frequenza: da 1 Hz a 999,999KHz
• Filtri IF:200Hz, 500Hz, 1kHz, 3kHz, 6kHz, 15kHz, 30kHz, 100kHz, 200kHz , mentre nei modi digitali è automatica e non modificabile
• Elevata potenza audio >1.5W su 8Ω
• Riferimento di frequenza ad alta precisione: la stabilità della frequenza di 0,01 ppm dell'oscillatore master interno da 10 MHz si ottiene quando si utilizza l'unità ricevitore GPS opzionale.

• Presa ANT 1 connettore N (50Ω) solo per frequenze superiori a 25 Mhz.
• Presa ANT 2 connettore N (50Ω) per tutte le frequenze, incluso HF
• Presa ACC2 per collegare l'unità di selezione dell'antenna opzionale.
• Presa di tipo VIDEO OUT, tipo RCA (75Ω 1 V p-p) uscita per l'immagine di un seganle demodulato video analogico
• presa 10MHz IN, connettore SMA (50Ω), ingresso di riferimento esterno di 10MHz (2dBm ± 2dB).
• IF OUT, connettore BNC (50Ω), uscita IF analogica a 45,05 MHz con una larghezza di banda di +/- 7,5 Mhz. (Il livello di uscita è + 10dBm rispetto all'ingresso dell'antenna)
• SP OUT, presa Jack mono da 3,5 mm (fino a 2 W con carico 8Ω), per connettersi a un altoparlante esterno.
• LINE OUT, presa Jack stereo da 3,5 mm (600Ω -10dBm), per connettersi a un dispositivo di registrazione esterno o un amplificatore audio. Può essere commutato per emettere un segnale I/Q analogico largo 12kHz. Nella ricezione a doppia banda, la frequenza principale è udibile sul lato destro e la frequenza secondaria sul lato sinistro.
• AUX-2 – connettore mini-DIN 8 poli
• I/Q OUT presa USB di tipo B che emette dati I/Q digitali (larghezza di banda 0,9 MHz) per PC.
• AUX1 presa maschio D-SUB 9 per il controllo seriale del ricevitore o per il collegamento dell'opzionale unità controller Ethernet.
• Presa USB di tipo B per il controllo del ricevitore da PC.
• DC 12V presa di alimentazione, 10.7V~16 Vcc (2,0 A@12 V).

 Il ricevitore AR-5700D è fornito completo di: adattatore di alimetazione a 220Vac, scheda SD, 2 cavi USB e chiave di licenza AR-IQ III, oltre al manuale d'uso in inglese, manuale in italiano e garazia RADIO-line di 3 anni.
